Información adicional

Modelo

3/8" R, Long. de espada 45 cm, 3/8" ESL, Long. de espada 50 cm

INTERRUPTOR ESPA NIVEL IN-15

29,04  IVA incluido

Categoría: Etiqueta:

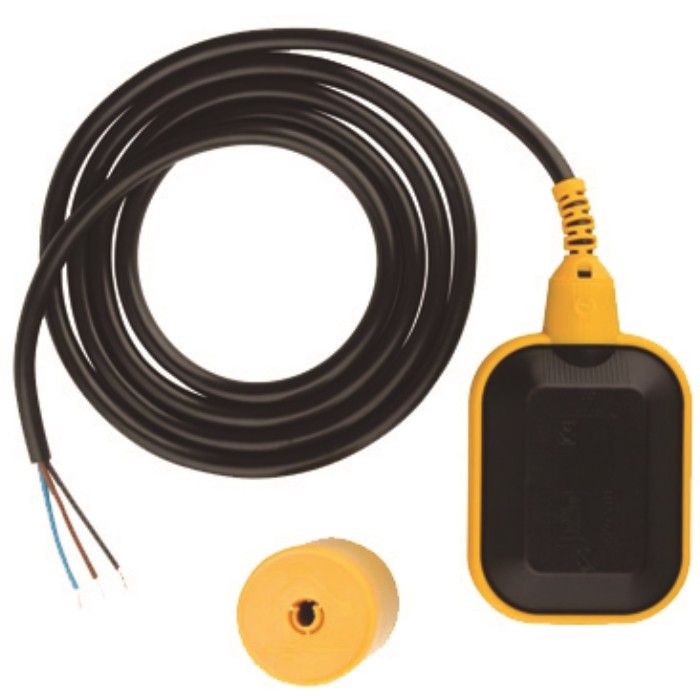

Interruptor de Nivel ESPA Pozo y Depósito IN15

Un interruptor de nivel es un dispositivo que se instala habitualmente sobre una balsa o depósito donde se almacena agua o otros líquidos, Su función es la de discriminar si el nivel del agua almacenada está por encima o por debajo del nivel predeterminado. Cuando se produce esta situación el dispositivo cambia de estado y genera una señal para evitar que el nivel del agua siga aumentando.

El Interruptor de Nivel ESPA Pozo y Depósito IN15 está hologado según la normativa CEI EN 60730, y por lo tanto respeta los principales requisitos de las directivas 93/66/CEE. El dispositivo acoplado a una bomba a través de un cable flexible, permite regular el nivel del líquido en el que se le sumerge. En efecto, el Interruptor de Nivel ESPA Pozo y Depósito IN15 está constituido por una envolutra flotadora totalmente hermética en cuyo interior está alojado un microinterruptor conectado al cable flexible. La posición asumida por el flotador, dependiendo del nivel de líquido, determina la conmutación del microinterruptor, comandando el accionamiento de la bomba.

En las bombas de achique, se instala habitualmente sobre la propia bomba y permite accionar el paro/arranque de la bomba, de forma automática en función del nivel del agua. Su principal función es evitar el funcionamiento de la bomba en seco, lo cual puede producir una avería por sobrecalentamiento.

Instalación del Interruptor de Nivel ESPA Pozo y Depósito IN15

Para el correcto funcionamiento del Interruptor de Nivel ESPA Pozo y Depósito IN15 hay que fijar el cable eléctrico dentro del tanque o del pozo. La longitud del tramo de cable comprendido entre el punto de fijación del mismo y el cuerpo del regulador, determina el recorrido total del flotador, y por lo tanto, la distancia entre el nivel de detención y de arranque de la bomba, además, hay que verificar que la carrera del flotador no pueda ser obstaculizada. Durante la instalación hay que evitar terminantemente efectuar empalmes del cable del regulador de nivel, de todas formas el eventual empalme del cable no debe ser nunca inmerso en el agua.

Conexiones Eléctricas del Interruptor de Nivel ESPA Pozo y Depósito IN15

El regulador puede ser utilizado para el llenado o para el vaciado, en función de las conexiones realizadas entre los terminales del microinterruptor y el cableado.

Verifique en las conexiones realizadas que la corriente máxima del motor no excede los valores presentados en el regulador de nivel. El cable de alimentación forma parte integrante del dispositivo, si el cable resulta dañado, el dispositivo deberá ser sustituido, no se le pueden realizar reparaciones del cable.

El conductor de tierra, de color amarillo/verde debe ser conectado a un adecuado borne de tierra y tiene que tener una sección no inferior a 1mm2. El borne debe estar eficazmente protegido contra los aflojados accidentales.

DESCRIPCIÓN Y DATOS TÉCNICOS:

  • Boya de nivel eléctrica para agua limpia.
  • Se suministra con cable de 3mts y contrapeso y lleva 1 contacto conmutado.
